YGC-ZW紫外辐射表

供电方式：DC5V / DC9-30V
输出信号：RS485/ RS232 / 4-20mA / 0-5V
波段范围：
UVA 315-400nm
UVA B280-315nm
UVA B280-400nm
量程：0-100W/m2
应用领域：可广泛用于环境、温室、紫外线指数预报、养殖、护肤产品研发等各类需紫外线数据的场合。

点击联系QQ客服咨询：

400-810-0872

联系我们

产品介绍

产品介绍
——YGC-ZW紫外辐射表——

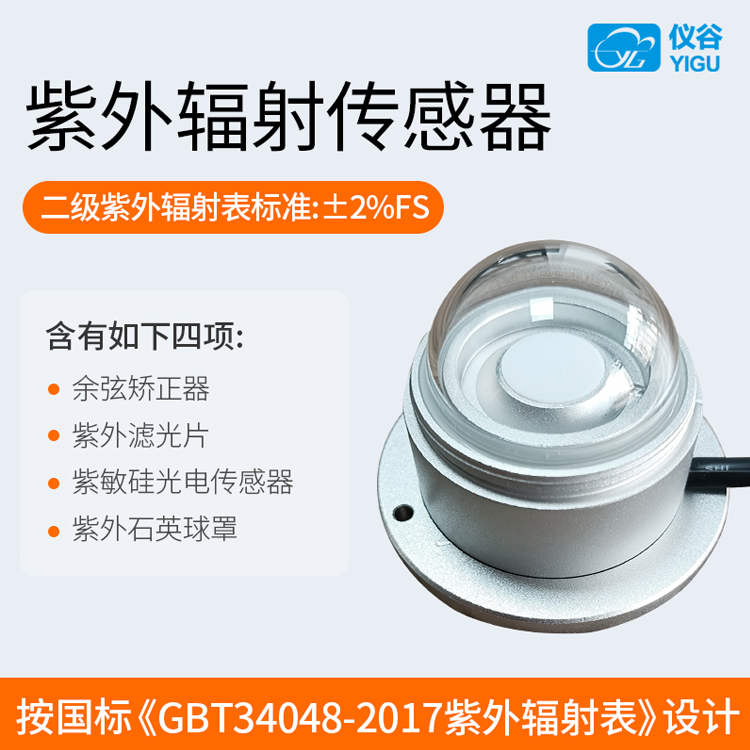

YGC-ZW紫外辐射表，是一款用于测量太阳紫外辐射值的仪表，其严格按照《GBT34048-2017紫外辐射表》国标设计，它由余弦矫正器,紫外滤光片、紫敏硅光电传感器、信号输出端及结构件等部分组成，精度可达二级紫外辐射表级别。

应用领域：可广泛用于环境、温室、紫外线指数预报、养殖、护肤产品研发等各类需紫外线数据的场合。


紫外线常识
——辰云科技 ● 仪谷品牌——

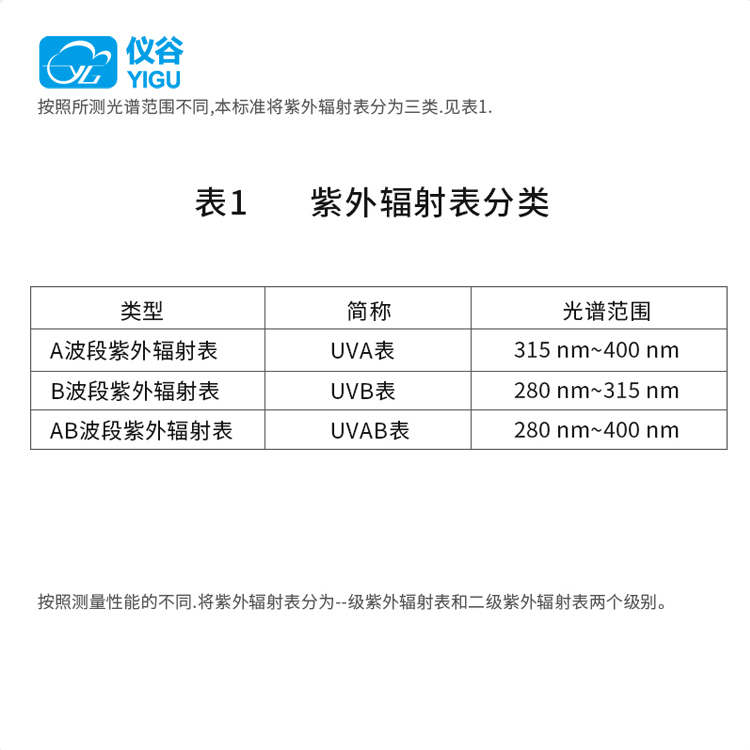

紫外线亦称“紫外光”，其波长范围在100-400纳米，分为UVA（315-400纳米）、UVB（280-315纳米）、UVC（100-280纳米）。

太阳紫外线(UV)为太阳光谱中波长范围为100nm~400nm 的太阳辐射,按照所起生物作用的不同,可分为以下三个波段:
a) 紫外线A 波段。波长范围为315nm~400nm,这部分生物作用较弱,主要是色素沉着作用。
b) 紫外线B波段。波长范围为280nm~315nm,约90%被臭氧、水汽、氧气、二氧化碳吸收。此波段对人体影响较大,适当照射能够治疗和防预佝偻症,长期照射还可能损伤皮肤和眼睛,甚至引发皮肤癌、白内障、免疫系统功能下降等疾病。
c) 紫外线C波段。波长范围为100nm~280nm,该波段几乎被臭氧、水汽、氧气、二氧化碳全部吸收而不能到达地面。

技术参数
——YGC-ZW紫外辐射表——


波段范围		□ UVA 315-400 nm
		□ UVAB 280-315 nm
		□ UVAB 280-400 nm
供电方式		□ DC 5V
供电方式		□ DC 9-30V
输出信号	电流	□ 4～20mA
	电压	□ 0～5V
	串口	□ RS485（Modbus） □ RS485（Ascii）
	串口	□ RS232（Modbus） □ RS232（Ascii）
线长		□ 标配：2米 □ 其他：

量程	0-100W/m2
分辨率	0.1W/m2
灵敏度	≥50μV·W-1·m2
响应时间	≤1s（95%）
非线性	±5%
方向性响应（修正到天定顶角70°）	±10%
年稳定性	±8％
防护等级	IP67
工作环境	工作温度：-40～80℃；相对湿度：0～100%RH
功耗	≤100mW@5V

计算公式

电流型（量程UVA：0-90W/m2时）
4-20mA	F =（I - 4）/ 16 * 90
电压型（量程UVA：0-90W/m2时）
0-2V	F = V / 2 * 90

F：表示紫外辐射值，单位：W/m2；

I：传感器输出电流值，mA；

V：传感器输出电压值，V；

接线方法

（1）若传感器配备本公司仪表，直接使用传感器线将传感器与仪表上的相应接口相连即可。

（2）若单独购买传感器，线序分别为：

线颜色	输出信号
线颜色	电压、电流	RS485	RS232
红	电源正	电源正	电源正
黑		A+	接设备RX，电脑串口2脚
黄		B-	接设备TX，电脑串口3脚
绿	电源负	电源负	电源负
白	信号

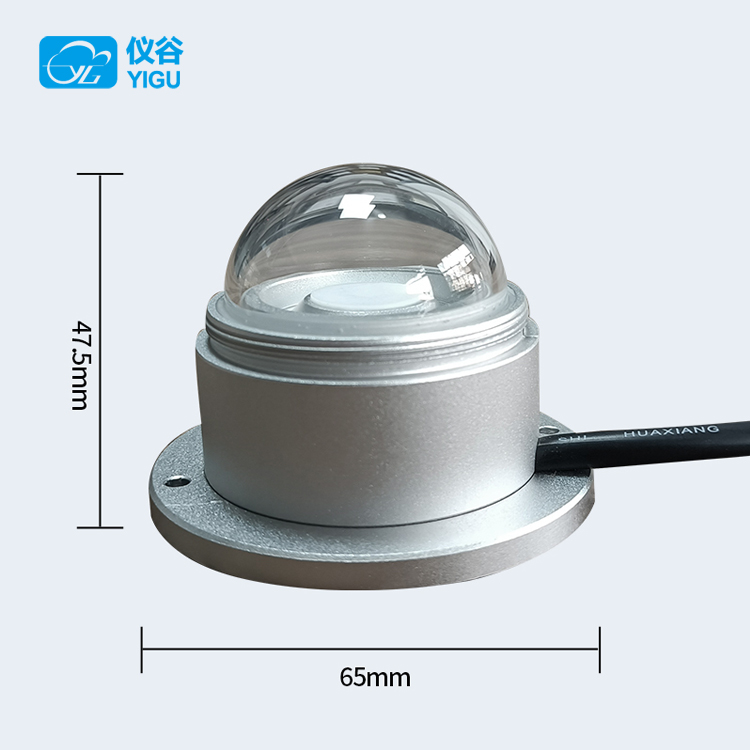

结构尺寸图


产品选型

型号	供电	输出	说明
YGC-ZW			紫外辐射传感器
	DC 5V		5V供电
	DC 9-30V		9-30V供电
		W1	RS232（Modbus）
		W2	RS485（Modbus ）
		V2	0-5V
		A1	4-20mA
例如：YGC-ZW-12V-W2；紫外辐射传感器12V供电，RS485输出
