YGC-BG-M壁挂式温湿度传感器

品牌：仪谷
品名：壁挂式温湿度传感器
型号：YGC-BG-M
材料：ABS工程塑料
防护等级：IP65
尺寸：117*86*54mm
测量要素：大气温度、大气湿度
输出信号： RS485、RS232、4-20mA、0-20mA、0-5V、0-10V、0-2.5V、 1-5V
供电：DC5V、DC9-30V

应用领域：本产品适用于农业大棚、地下管廊、工业车间、通讯机房，仓库，楼宇以及自控等需要监测的场所等。

点击联系QQ客服咨询：

400-810-0872

联系我们

产品介绍

产品介绍

YGC-BG-M壁挂式多合一传感器，是测定光照度、温度、湿度、CO2等环境要素的一体化集成传感器。该传感器采用高防护等级外壳，防护等级 IP65，防雨雪且透气性好。产品采用美国进口工业级微处理器芯片、高精度传感器芯片，确保产品优异的可靠性、高精度和互换性。该传感器通过RS485/RS232输出接口和标准Modbus协议，可以很方便的与其他采集设备连接并获取数据，同时该设备最多还可以输出4路模拟量信号（电流和电压输出）。数字信号输出采用标准Modbus或ASCII 协议，支持二次开发，稳定可靠，安装方便。

应用领域

本产品适用于农业大棚、地下管廊、工业车间、通讯机房，仓库，楼宇以及自控等需要监测的场所等。

YGC-BG-M壁挂式温湿度传感器应用环境

产品特点

● 选用优质温湿度探头和变送器壳体、防水防尘，无惧凝露，达到IP65防护等级。

● 核心部件均采用进口芯片，精度高、稳定性好。

● 通讯部分采用专用的485电路，通信稳定。

● 电路采用模块化设计、体积小、重量轻。

● 支持宽电压范围供电，多种信号输出方式可选，安装方便。

● 客户可以根据实际需要，选配各种传感器，任意组合成一要素、两要素、三要素、四要素，如：温湿度两要素一体传感器、温湿度光照度三要素一体传感器。

● 客户可以根据产品使用环境，选配各种合适的温湿度探头以满足特殊要求，比如：高温环境、高粉尘环境、室外雨雪环境等。

YGC-BG-M壁挂式温湿度传感器细节特写01 YGC-BG-M壁挂式温湿度传感器细节特写02 YGC-BG-M壁挂式温湿度传感器细节特写03

要素选项及技术参数


测量要素	量程	准确度	分辨率	功耗
□ 大气温度	□ -20~50℃ (模拟信号输出)	□ ±0.5℃	0.1℃	1mW
	□ -40~100℃（数字信号输出）
□ 大气湿度	0～100%RH	□ ±3%RH（标配）	0.1%RH
		□ ±1.8%RH（高精度）
供电方式	□ DC5V □ DC9-30V □ 其他
输出形式	□ 4-20mA □ 0-20mA □ 0-5V □ 0-10V □ 0-2.5V □ 1-5V
	□ RS485（□默认Modbus □ASCII） □ RS232（□默认Modbus □ASCII）
线长	□ 标配：2米 □ 其他
负载能力	500欧姆（12V供电）
防护等级	IP65
工作环境	-40℃~+75℃;
产品净重	160g

计算公式

电流型
4-20mA	公式：Sensor_Value=(I-4)/16*Range+Sen_lower
0-20mA	公式：Sensor_ Value =I/20*Range+Sen_lower
电压型
0-2.5V	公式：Sensor_ Value =V/2.5*Range+Sen_lower
0-5V	公式：Sensor_ Value =V/5*Range+Sen_lower
0-10V	公式：Sensor_ Value =V/10*Range+Sen_lower
1-5V	公式：Sensor_ Value =（V-1）/4*Range+Sen_lower

注：表格中的Sensor_ Value为传感器的值，I、V为信号线上检测到的电流、电压值。

Sen_lower为传感器的下限值，可正可负，比如温度（量程-20~50℃）的下限值-20。比如湿度（量程0~100%RH）的下限值0。

Range为传感器的量程范围，等于传感器的上限值减去下限值，比如温度-20~50℃则Range=70。

例：客户购买了4-20 mA的温湿度传感器。信号线1上检测电流I=8mA, 信号线2上检测电流15mA。

（1）温度量程Range=70,温度下限Sen_lower=-20。

则温度计算值Sensor_V=(I-4)/16*Range-Sen_lower=（8-4）/16*70+（-20）=-2.5℃

（2）湿度量程Range=100,湿度下限Sen_lower=0。

则湿度计算值Sensor_V=(I-4)/16*Range-Sen_lower=（15-4）/16*100+0=68.7%RH

接线方法

壁挂式多合一传感器接线线序说明：

线颜色	接线线序
线颜色	RS485信号	RS232信号信号	电压/电流模拟信号
红色	VCC 电源正极	VCC 电源正极	VCC 电源正极
绿色	GND电源负极	GND电源负极	GND电源负极
黑色	485-A	TX（接电脑串口2脚RX）	信号线1 温度
黄色	485-B	RX（接电脑串口3脚TX）	信号线2 湿度
白线			信号线3 照度
棕线			信号线4 CO2

注意：只有按照正确的方式接线，才可建立通讯，具体接线参照线缆标签定义或咨询本司。

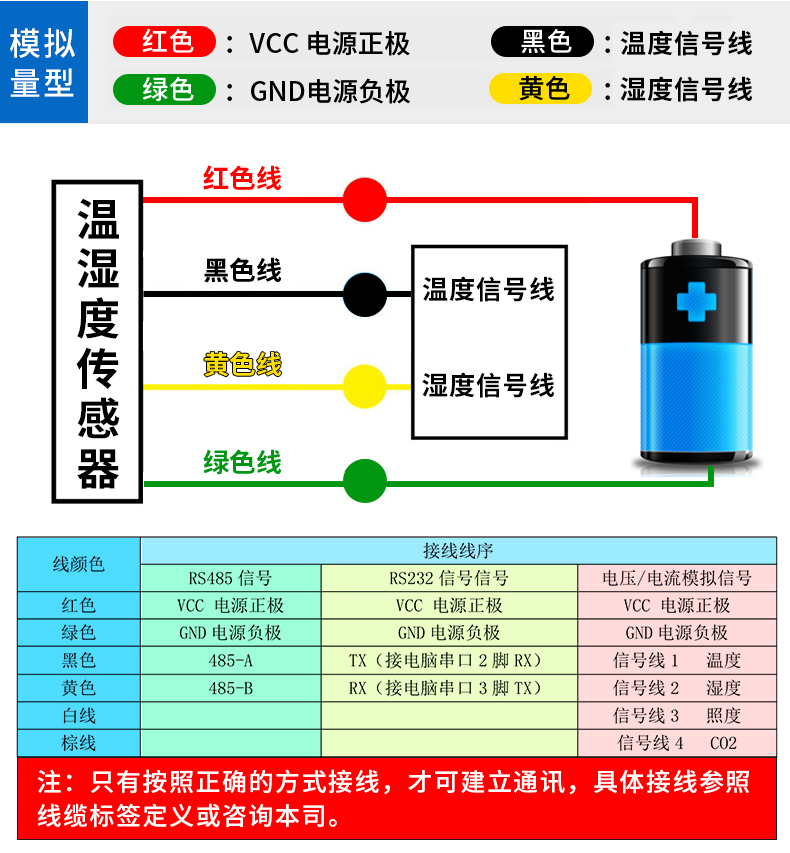

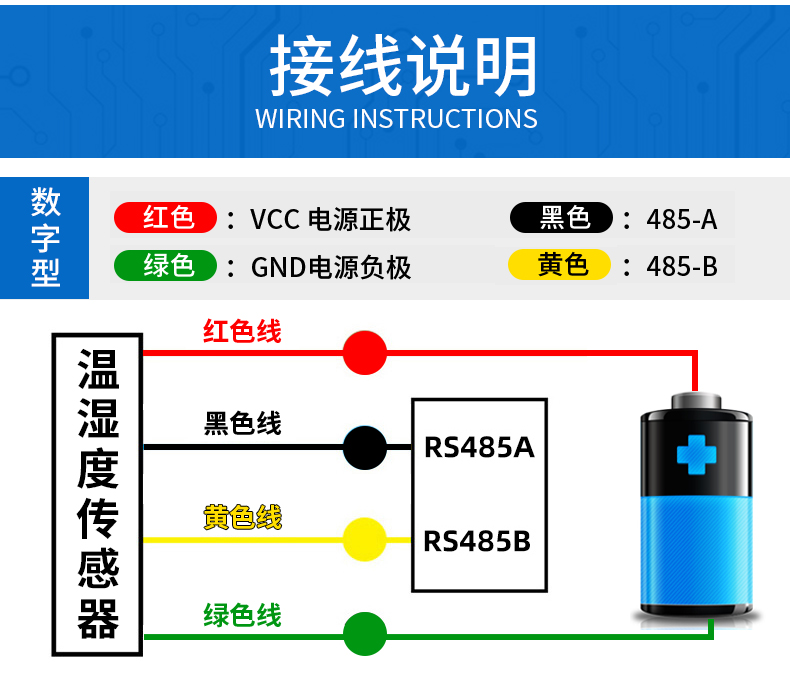

YGC-BG-M壁挂式温湿度传感器接线说明01 YGC-BG-M壁挂式温湿度传感器接线说明02

结构尺寸图

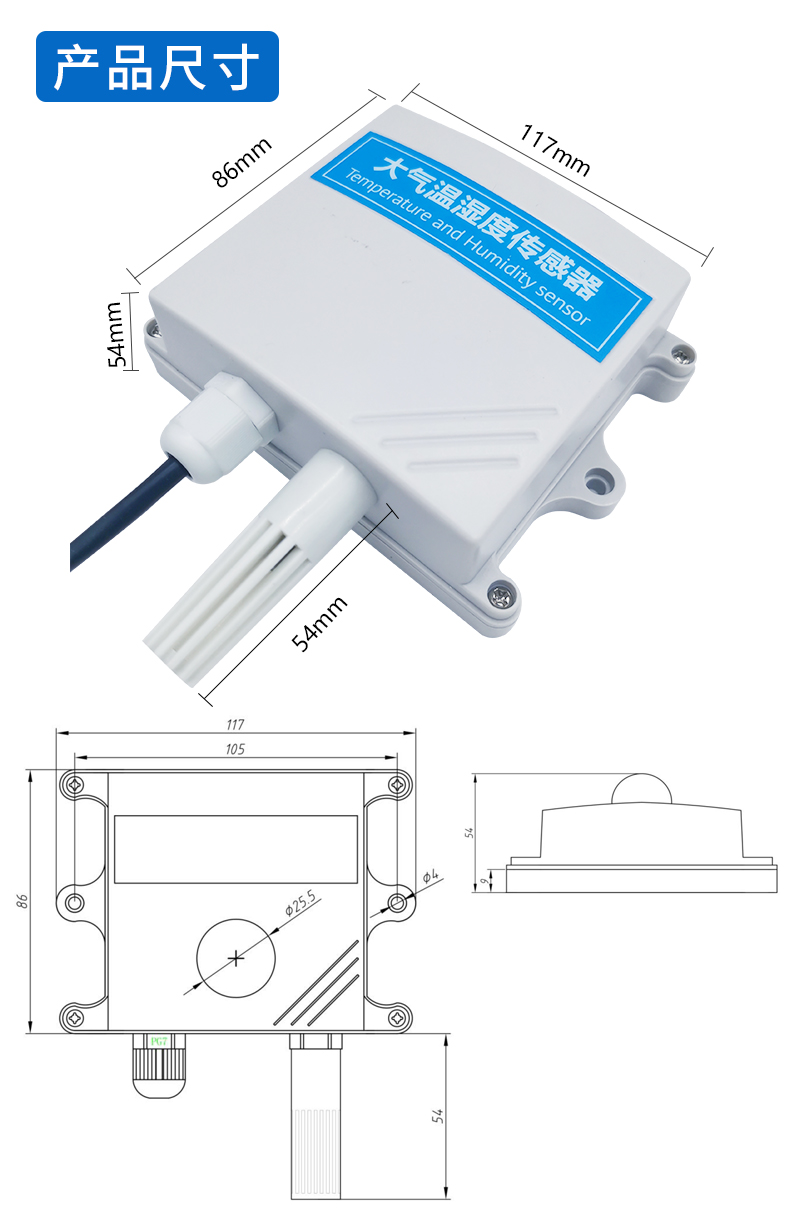

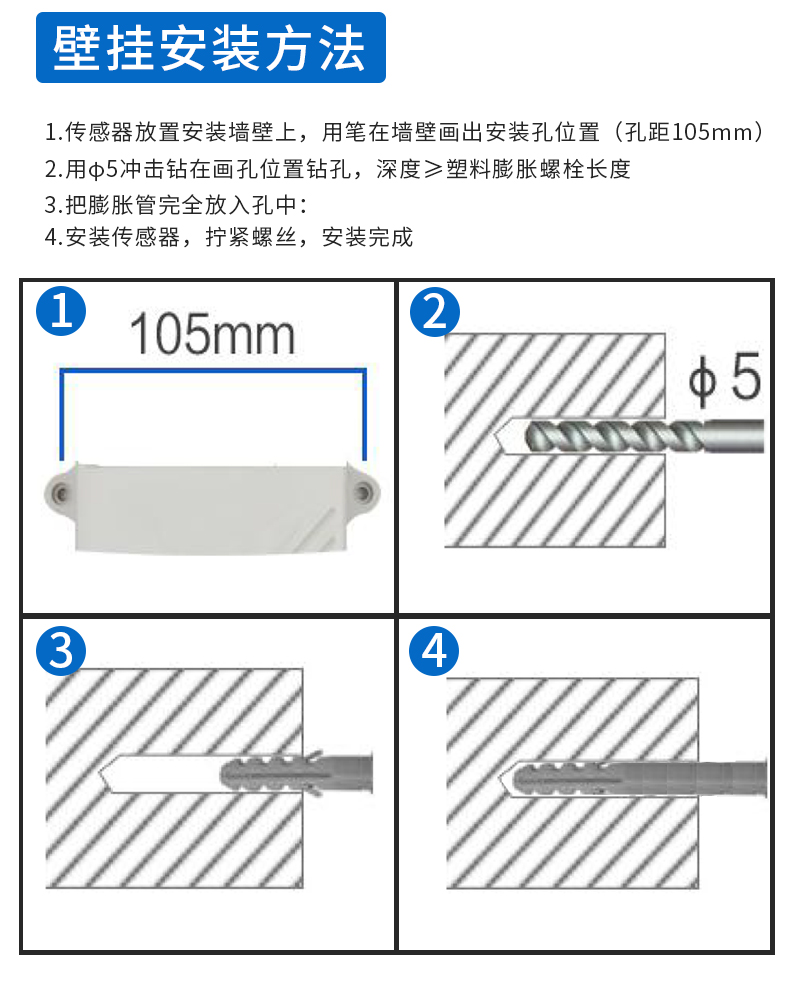

YGC-BG-M壁挂式温湿度传感器结构尺寸图 YGC-BG-M壁挂式温湿度传感器安装示意图

安装场所要求

1、四周良好的空气循环

2、远离排气口，电机和马达等设备

3、远离积水，喷泉和洒水器等区域

通讯协议

采用485通讯总线进行通讯，通信协议采用标准MODBUS-RTU协议。通讯波特率9600，数据位8位，1位停止位，无检验。2帧数据通信间隔至少500ms以上。地址默认为1。详细见说明书介绍；

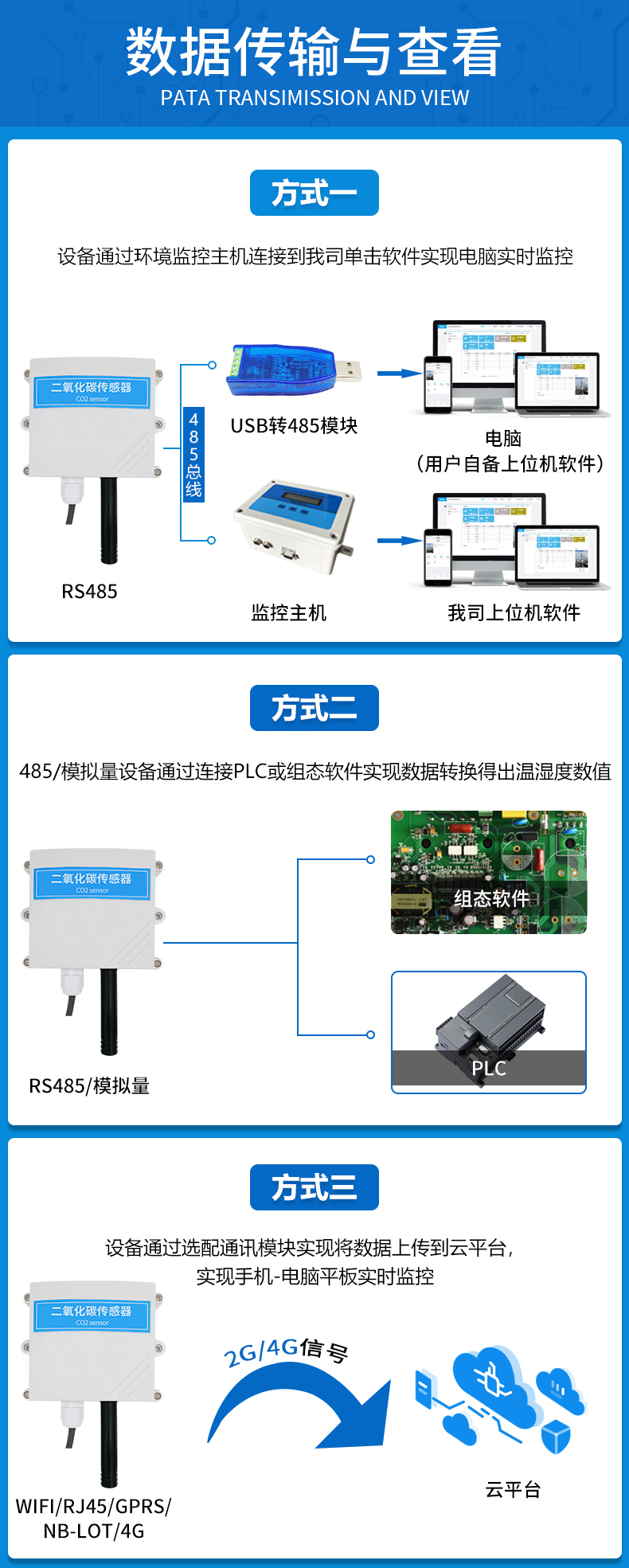

undefined

产品选型

型号	供电	输出	说明
YGC-BG-M			壁挂式多合一传感器
	5V		5V供电
	KV		9-30V供电
		W1	RS232（默认Modbus协议）ACSII协议可选
		W2	RS485（默认Modbus协议）ACSII协议可选
		A1	4-20mA
		A2	0-20mA
		V	0-5V
		V10	0-10V
		V1	1-5V
		V2	0-2.5V
例如：YGC-BG-M-5V-W2 ；壁挂式多合一传感器，5V供电，RS485输出（默认Modbus-RTU），内置传感器种类以实物标签为准。
